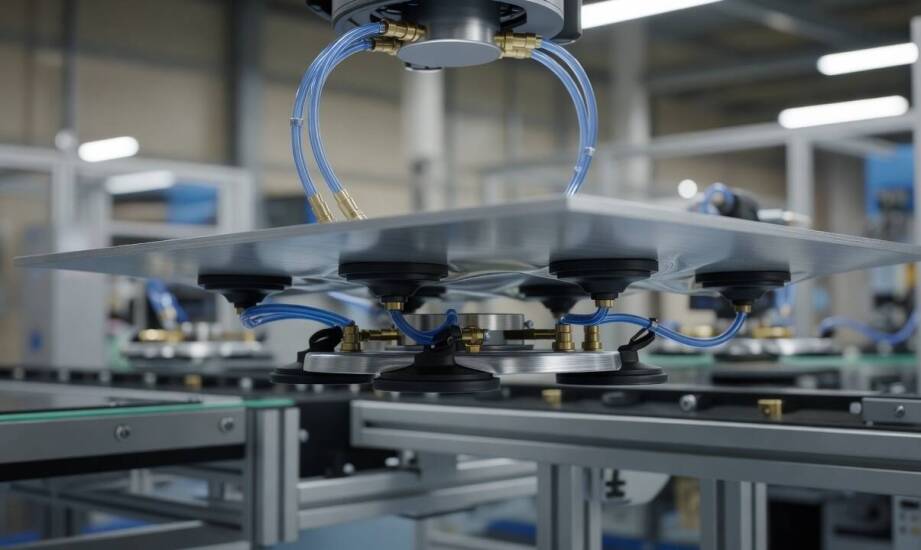

Jak zgranie generatora próżni z chwytakiem stabilizuje cykl pracy linii

W zautomatyzowanych liniach produkcyjnych przenoszenie detali staje się niestabilne, gdy ciśnienie robocze niespodziewanie spada. Cykl pracy zauważalnie się wydłuża, a odkładanie elementu traci na precyzji. Takie sytuacje wynikają często z początkowego niedopasowania generatora próżni do fizycznych właściwości reszty układu.

Parametry decydujące o dynamice obwodu podciśnieniowego

Generator próżni, przewody zasilające i sam element roboczy tworzą jeden szczelny obwód. Tych komponentów nie da się oceniać oddzielnie podczas projektowania stanowiska maszynowego. Eżektor wytwarza podciśnienie na zasadzie efektu Venturiego, wykorzystując w tym celu strumień sprężonego powietrza. Jego ostateczna wydajność zależy od całkowitej objętości, jaką musi ewakuować przed uniesieniem ładunku. Przemysłowe chwytaki podciśnieniowe o płaskiej budowie mają stosunkowo małą komorę wewnętrzną. Taka konstrukcja pozwala na błyskawiczne usunięcie powietrza i szybkie wytworzenie siły nośnej. Zastosowanie zbyt długich lub nadmiernie szerokich przewodów sztucznie zwiększa tę objętość. Czas osiągnięcia wymaganej wartości rośnie, co bezpośrednio spowalnia ramię robocze po każdym pobraniu materiału z taśmy.

W aplikacjach typu pick-and-place standardowy poziom próżni wynosi zazwyczaj od -0,6 do -0,9 bar. Zgodnie z wytycznymi aplikacyjnymi producentów techniki próżniowej, takich jak firma Schmalz, wartości te odpowiadają od 60 do 90 procentom pełnego podciśnienia. Gdy eżektor musi pokonać opór obszernej instalacji, dynamika układu odczuwalnie słabnie. Stabilność całego procesu zależy od początkowej szczelności, odpowiedniej średnicy złączy oraz dostępnej rezerwy wydajności eżektora. Zdolność generatora do utrzymania zadanych parametrów pomimo mikrowycieków pozwala uniknąć przypadkowego upuszczenia detalu podczas szybkiego manewru. To właśnie trafny dobór objętości układu determinuje moment, w którym maszyna może wznowić pełny cykl.

Warianty chwytu i diagnostyka pneumatyczna

Detale o dużej masie i zwartej strukturze wymuszają instalację przyssawek o znacznej powierzchni i głębszej próżni roboczej. Zapewnia to odpowiednią siłę tarcia i zapobiega przesunięciom ładunku w locie. Odmienne podejście stosuje się przy przenoszeniu materiałów wysoce przepuszczalnych. Tektura, niepowlekane płyty MDF czy porowate pianki poliuretanowe wymagają znacznie wyższego przepływu powietrza. Według instrukcji inżynieryjnych udostępnianych przez firmę Schmalz, bezpieczny poziom podciśnienia wynosi w takich warunkach zaledwie od -0,2 do -0,4 bar. Zastosowanie wyższych wartości grozi nieodwracalną deformacją struktury detalu lub nadmiernym zasysaniem pyłu produkcyjnego prosto do wnętrza eżektora. Zoptymalizowane chwytaki przepływowe utrzymują stabilny kontakt z porowatym detalem nawet mimo dużej, naturalnej nieszczelności jego powierzchni.

Właściwa technologia chwytu stanowi jedynie pierwszy etap bezpiecznej konfiguracji stanowiska. Ciągłe monitorowanie ciśnienia umożliwia bieżące wykrywanie zużycia uszczelek oraz błędów pobrania. Precyzyjne czujniki wpięte w obwód natychmiast wysyłają sygnał do głównego sterownika, gdy ciśnienie spada poniżej krytycznego progu tolerancji. Wczesna diagnoza pozwala służbom utrzymania ruchu zaplanować wymianę wyeksploatowanych elementów gumowych bez nieplanowanego zatrzymywania całej zmiany produkcyjnej. Integratorzy automatyki, do których należy wrocławska firma ARA Pneumatik, powszechnie wdrażają w takich aplikacjach moduły oszczędzania sprężonego medium. Zintegrowane zawory zamykają dopływ powietrza do eżektora zaraz po osiągnięciu zadanej próżni i przechodzą w ekonomiczny tryb podtrzymania. Skutkuje to uspokojeniem pracy układu i mocną redukcją całkowitych kosztów zasilania linii.

Zgranie generatora próżni z docelowym elementem roboczym weryfikuje niezawodność każdego zautomatyzowanego gniazda produkcyjnego. Przemyślana redukcja długości węży pneumatycznych, precyzyjne dopasowanie materiału przyssawki i uwzględnienie porowatości przenoszonego ciężaru potrafią odczuwalnie skrócić czas całego cyklu. Obwody podciśnieniowe pracują przewidywalnie wyłącznie wtedy, gdy układ traktowany jest przez inżynierów jako powiązany system fizyczny, a nie zbiór dobranych losowo części.
