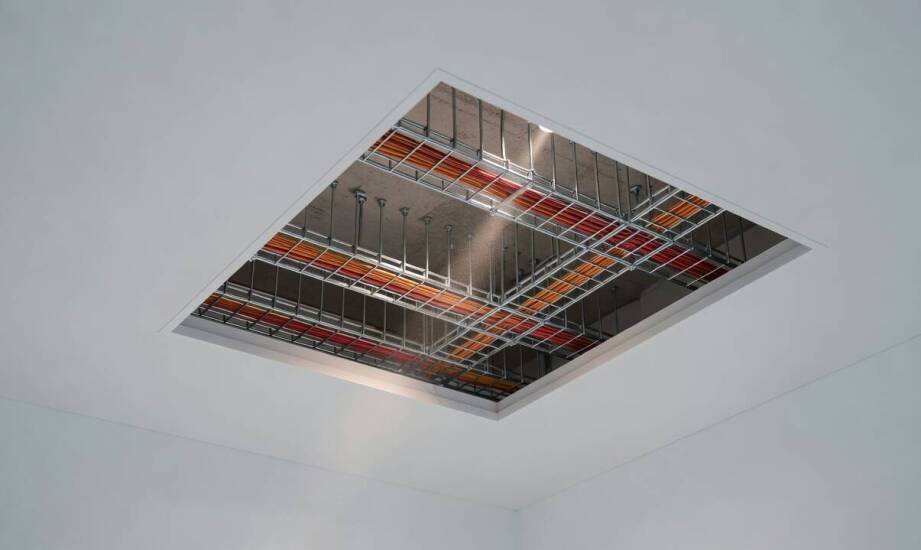

Trasy kablowe i mocowania, które decydują o serwisie systemu awaryjnego

Niezawodność systemu bezpieczeństwa w budynku zależy w dużej mierze od prawidłowego wyznaczenia tras kablowych oraz dobrania odpowiednich elementów nośnych. Same parametry opraw ewakuacyjnych schodzą na dalszy plan, jeśli zawiedzie ciągłość zasilania lub urządzenia oderwą się od podłoża pod wpływem wysokiej temperatury. Ukryte błędy wykonawcze zazwyczaj ujawniają się dopiero podczas pożaru albo w trakcie rygorystycznych przeglądów technicznych. Prawidłowo zaprojektowany i zamontowany układ gwarantuje bezproblemowy serwis i utrzymuje pełną gotowość do wskazania drogi ucieczki.

Zasady prowadzenia tras kablowych między strefami pożarowymi

Przed fizycznym położeniem przewodów projektant analizuje podział całego obiektu na odrębne strefy pożarowe. Każde przejście instalacji przez ścianę oddzielenia wymusza zastosowanie uszczelnień przepustów za pomocą specjalistycznych mas ognioodpornych. Materiały te muszą charakteryzować się klasą wytrzymałości co najmniej równą samej przegrodzie budowlanej. Poprawnie wyznaczona i zabezpieczona instalacja oświetlenia awaryjnego zachowuje sprawność komunikacyjną i zasilającą podczas rozprzestrzeniania się ognia.

Wymagania dotyczące okablowania wyraźnie oddzielają fizyczną wytrzymałość trasy od czasu świecenia samej oprawy. Zespół kablowy powinien zapewniać ciągłość dostawy energii z centrali, co w praktyce oznacza klasę E90, czyli rozwiązania badane według DIN 4102-12. Taki przewód w odpowiednim korycie utrzymuje parametry transmisyjne przez pełne 90 minut oddziaływania płomieni. Należy to wyraźnie odróżnić od czasu pracy oświetlenia awaryjnego, który dobiera się do specyfiki obiektu i który wynosi zazwyczaj od jednej do trzech godzin.

Rozdzielenie obwodów zasilających oprawy ewakuacyjne od oświetlenia podstawowego znacznie zmniejsza ryzyko całkowitego zaciemnienia korytarzy. Instalatorzy doprowadzają do modułów awaryjnych dodatkowy nieprzerywany przewód fazowy, oznaczany powszechnie jako L PERM lub L/L'. Ten strategiczny element służy do monitorowania obecności napięcia w obwodzie lokalnym i natychmiastowo wyzwala tryb awaryjny w przypadku awarii zasilania. Prowadzenie przewodów w korytach stalowych dodatkowo chroni je przed uszkodzeniami mechanicznymi w trakcie codziennej eksploatacji budynku.

Stabilne mocowanie opraw a bezinwazyjna konserwacja układu

Sposób osadzenia urządzeń wynika bezpośrednio z rodzaju zastosowanego sufitu i układu elementów nośnych. Stropy konstrukcyjne wykonane z betonu wymagają użycia atestowanych kotew mechanicznych, które zapobiegają wyrwaniu elementów pod wpływem drgań i wysokiej temperatury. Sufity podwieszane z lekkich płyt kasetonowych rzadko wytrzymują dodatkowe obciążenie ciężkimi modułami. W takich sytuacjach wykonawcy montują niezależne zawiesia linkowe kotwione bezpośrednio do stropu właściwego. Prawidłowe przeniesienie ciężaru zapobiega niebezpiecznej deformacji lekkiej konstrukcji sufitu po wielu latach użytkowania.

Brak dbałości o stabilność punktów podparcia bezpośrednio rzutuje na powstawanie mikrouszkodzeń w delikatnych złączach elektrycznych. Wibracje budynku przenoszone na luźne uchwyty prowadzą do chwilowych przerw w komunikacji, co system diagnostyczny odczytuje jako błędy krytyczne. Elementy produkowane przez firmę HYBRYD uwzględniają specyfikę trudnych przestrzeni technicznych, pozwalając na stabilne zablokowanie modułu. Precyzyjne dopasowanie uchwytów wyklucza przypadkowe rozpięcie przewodów sterujących podczas rutynowego czyszczenia kloszy przez personel sprzątający.

Nowoczesne centrale zarządzające układem bezpieczeństwa wymuszają modyfikację tradycyjnego podejścia do okablowania. Systemy z funkcją automatycznego testowania zgodnie z normą EN 50172 potrzebują stabilnego połączenia każdej oprawy z nadrzędną jednostką sterującą. Wykonawca musi przewidzieć szersze koryta na dodatkowe linie komunikacyjne oraz wyznaczyć wydzieloną przestrzeń na bezpieczny montaż szafy centralnej. Dostęp do kontrolera ułatwia serwisantom odczyt rejestrów zdarzeń bez konieczności fizycznego podchodzenia do urządzeń zamontowanych wysoko pod sufitem.

Wpływ przemyślanego montażu na procedury serwisowe

Decyzje o trasowaniu przewodów i doborze mocowań podejmowane na etapie budowy mocno rzutują na koszty i czas przyszłych przeglądów. Przepisy wymagają poddawania sprzętu ratującego życie rygorystycznym testom okresowym, które opierają się na symulacji rzeczywistego zaniku zasilania. Przejrzysta struktura tras kablowych i odpowiednio opisane puszki łączeniowe skracają czas potrzebny na zlokalizowanie usterki i wymianę zużytego pakietu bateryjnego. Odpowiednio wdrożone procedury dostępu do przestrzeni technicznej eliminują konieczność wstrzymywania pracy całego obiektu podczas napraw.
